汉诚通独家研发的一款多功能贴片机，可以一机两用，加上振动盘可以是透镜贴片机，放上飞达可以是LED贴片机，既可以贴透镜，又可以贴0603至7474等所有规格SMD LED组件，是一款多功能贴片机。
|
HCT-V8整机技术参数： |
|
|
贴片最大电路板面积 |
1200×460mm |
|
元件识别方式 |
飞行相机 |
|
LED元件最大贴片速度 |
40000CPH |
|
透镜最大贴片速度 |
10000~18000cph |
|
图像识别精度 |
±0.03mm |
|
运动精度 |
±0.03mm |
|
机械精度 |
±0.01mm |
|
最大功率 |
3.2KW |
|
可以贴装元器件 |
0603以上阻容件及各种3528和5050LED芯片,同时满足SOP SOT芯片的贴装 并兼容各种大功率芯片、透镜贴装 |
|
生产种类 |
LED日光灯管、软灯带、护栏管、模组、显示屏、背光源、慢反射、Lens透镜等多种LED应用产品 |
|
振动盘数量 |
双盘8通道 |
|
喂料器数量 |
标准12MM电动飞达可装20个 |
|
操作系统 |
WINDOWS XP |
|
压缩空气 |
0.55MPA |
|
电源电压 |
220V,50Hz |
|
贴装头 |
8 头 |
|
电缆线 |
德国易格斯IGUS |
|
电机 |
磁悬浮电机 |
|
重量 |
1680Kg |
|
外形体积 |
2000MM(L)*1150MM(W)*1400MM(H) |
透镜贴片机采用磁悬浮电机，可以消除中间环节带来的各种定位误差，不但可以大大提高定位精度，而且可以延长机器的使用寿命，直线电机可实现无接触传递力，机械摩擦损耗小，所以故障小，因而工作安全可靠、寿命长。

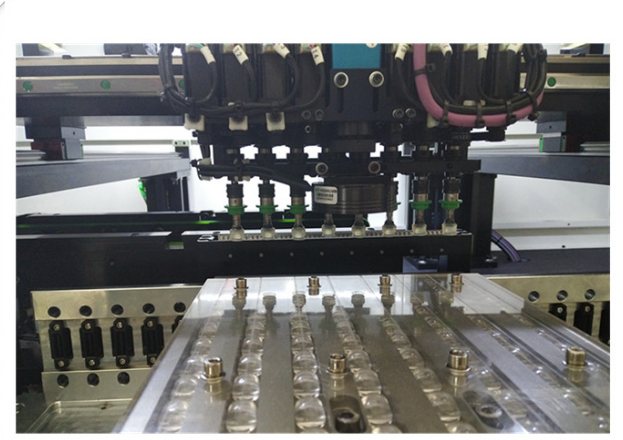

贴片机每个贴装头都可360度转角，可以贴任意角度，核心部件都采用知名大品牌商生产的，如德国易格斯线，进口电磁阀、松下电机、松下传感器等等。
透镜贴片机是一款多功能贴片机，市场永远在变，买一款既可以贴透镜，又可以贴LED的多功能贴片机，是明智的选择。
